機動可重復定位測座可實現測頭的自動轉角與重新定位。
2009年5月，雷尼紹為PH10機動測座系列設計了一系列增強功能，使重復性增加了20%，并提高了長期穩定性。
該系列測座由三種PH10型號組成，每種均可選配一系列測頭與加長桿，可實現720個位置重復定位，能夠?qū)ψ顪y(cè)觸的工件特征進行測量。
新型PH10測座的三個變體均附有修定的重復精度指標 — 由0.5 µm (2σ) 提高到0.4 µm (2σ)（距離為62 mm時），改善了測尖定位功能。新款測座通過全新的“噴霧”表面處理后具有亞光黑新式外觀，可與舊款測座加以區分。

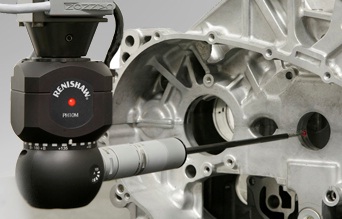

PH10M
PH10M可配備較長的加長桿和高性能測頭，如SP25M或TP7M。高重復自動吸附的優勢在于，可快速交換測頭或加長桿，無需重新標定。
PH10M規格
| 長度 |
117 mm |
| 寬度 |
62 mm |
| 重量 |
645 g |
| 測頭安裝 |
自動吸附（多線） |
| 測座安裝 |
與坐標測量機適配的PH10M刀柄 |
| 適合的控制器 |
PHC10-2 |
| 位置重復精度 |
在62 mm距離時為0.4 µm |
| 位置總數 |
720 |
| 最大推薦驅動扭矩 |
0.45 Nm |
| 最長加長桿 |
300 mm，使用PAA3加長桿 |
PH10MQ是PH10M的變體，可使機動測座直接與軸套連接，而測座B軸位于軸套內。本選項提供了靈巧短小的測頭底座，只有A軸位于軸套之外。
PH10MQ規格
| 長度 |
73 mm |
| 寬度 |
80 mm |
| 重量 |
730 g |
| 測頭安裝 |
自動吸附（多線） |
| 測座安裝 |
直接與軸套連接 |
| 適合的控制器 |
PHC10-2 |
| 位置重復精度 |
在62 mm距離時為0.4 µm |
| 位置總數 |
720 |
| 最大推薦驅動扭矩 |
0.45 Nm |
| 最長加長桿 |
300 mm，使用PAA3加長桿 |
與PH10M相似；不同之處在于，PH10T用M8螺紋測頭底座替代了自動吸附接頭。
所有M8螺紋的測頭（例如TP20和TP200）和加長桿均可直接安裝在測座上。PH10T與雷尼紹所有測針和模塊交換系統完全兼容。
PH10T規格
| 長度 |
103 mm |
| 寬度 |
62 mm |
| 重量 |
645 g |
| 測頭安裝 |
M8螺紋（雙線） |
| 測座安裝 |
與坐標測量機適配的PH10M刀柄 |
| 適合的控制器 |
PHC10-2 |
| 位置重復精度 |
在48 mm的距離時為0.4 µm（相當于TP2和PS1R測針） |
| 位置總數 |
720 |
| 最大推薦驅動扭矩 |
0.45 Nm |
| 最長加長桿 |
300 mm，使用PEL4加長桿 | |
